Quy trình triển khai môi trường dữ liệu chung CDE cho dự án BIM - Giai đoạn thiết kế

Giới thiệu

Trong quá trình thiết kế, xây dựng hồ sơ bản vẽ thi công, CDE (Common Data Environment) được áp dụng theo một trình tự nhất định để đảm bảo thông tin được quản lý và chia sẻ hiệu quả. Dưới đây là trình tự áp dụng CDE trong thiết kế.

Kiểm soát các phiên bản của dữ liệu thiết kế một cách chặt chẽ.
Tạo môi trường thuận lợi cho việc cộng tác giữa các bên.
Tiết kiệm chi phí lưu trữ và bảo mật dữ liệu.
Giảm thiểu các công việc lặp lại, tiết kiệm chi phí dự án
Chủ đầu tư sở hữu dữ liệu trên CDE của mình, các hồ sơ luôn được cập nhật ở trạng thái mới nhất.
Có một môi trường để mở các bản vẽ, mô hình mà không cần sử dụng phần mềm offline, không đòi hỏi cấu hình máy tính cao cấp.
Cho phép kiểm soát các thay đổi giữa các phiên bản của cùng một tập tin, đơn giản hóa và tăng cường hiệu quả kiểm soát.
Tạo ra một môi trường trao đổi tập trung, giúp các bên tập trung chuyên môn hoàn thiện hồ sơ thiết kế mà không mất thời gian trong việc tìm kiếm, thất thoát tài liệu.
Các bên nhận được thông tin một cách nhanh chóng và đầy đủ, các issue được đánh dấu trên bản vẽ, mô hình một cách rõ ràng.
Các bên hiểu rõ nhiệm vụ được giao và phản hồi tập trung

Bước 1 - Xây dựng và cộng tác thiết kế

Sau khi hoàn thiện thiết kế ý tưởng, Tư vấn thiết kế sẽ làm việc và đồng bộ bản vẽ, tài liệu, mô hình… trên CDE của họ, có thể cộng tác với nhiều tư vấn khác (nếu có) và tạo ra một bộ hồ sơ hoàn chỉnh theo yêu cầu của chủ đầu tư

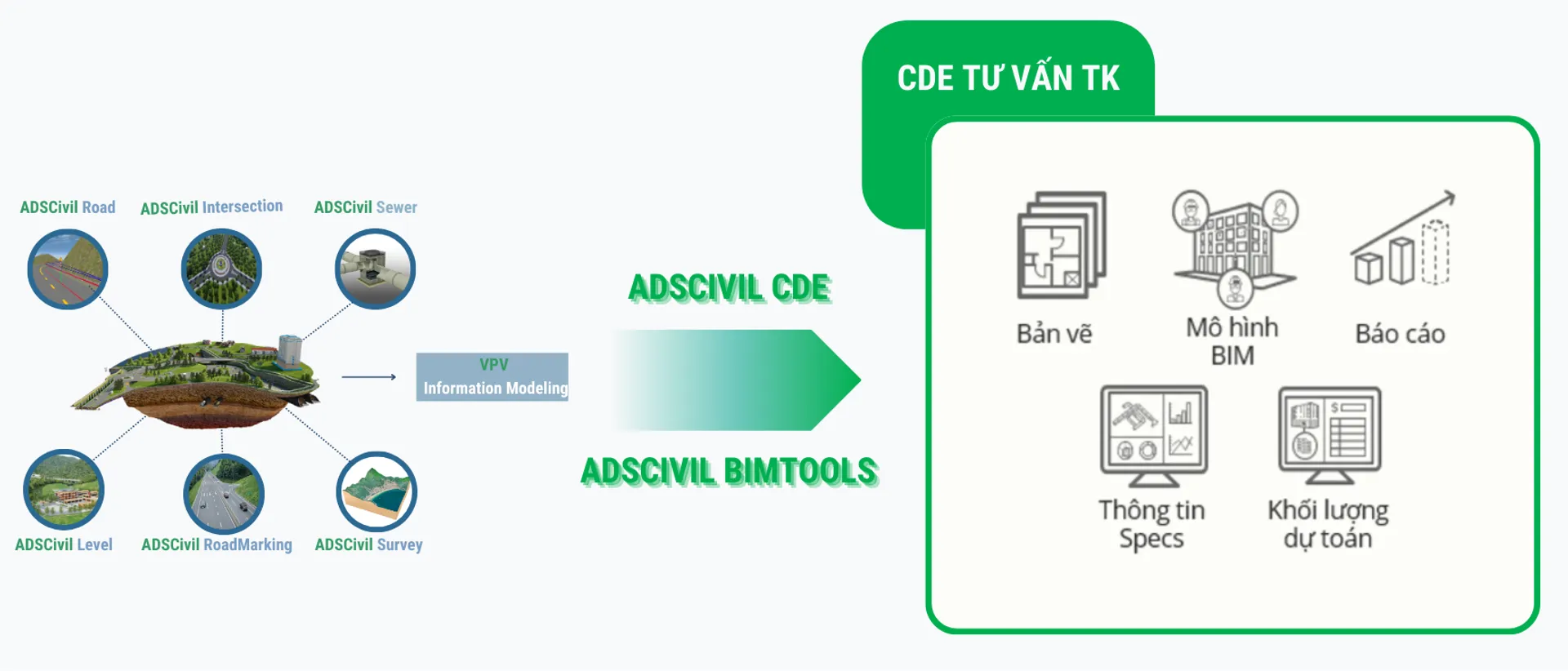

CDE sẽ hỗ trợ việc đồng bộ mô hình từ các phần mềm thiết kế (ADSCivil Road, ADSCivil Sewer, Revit, Civil 3D...) lên một môi trường lưu trữ đồng nhất, đảm bảo tính toàn vẹn của dữ liệu, kiểm soát phiên bản và hỗ trợ việc cộng tác dễ dàng hơn

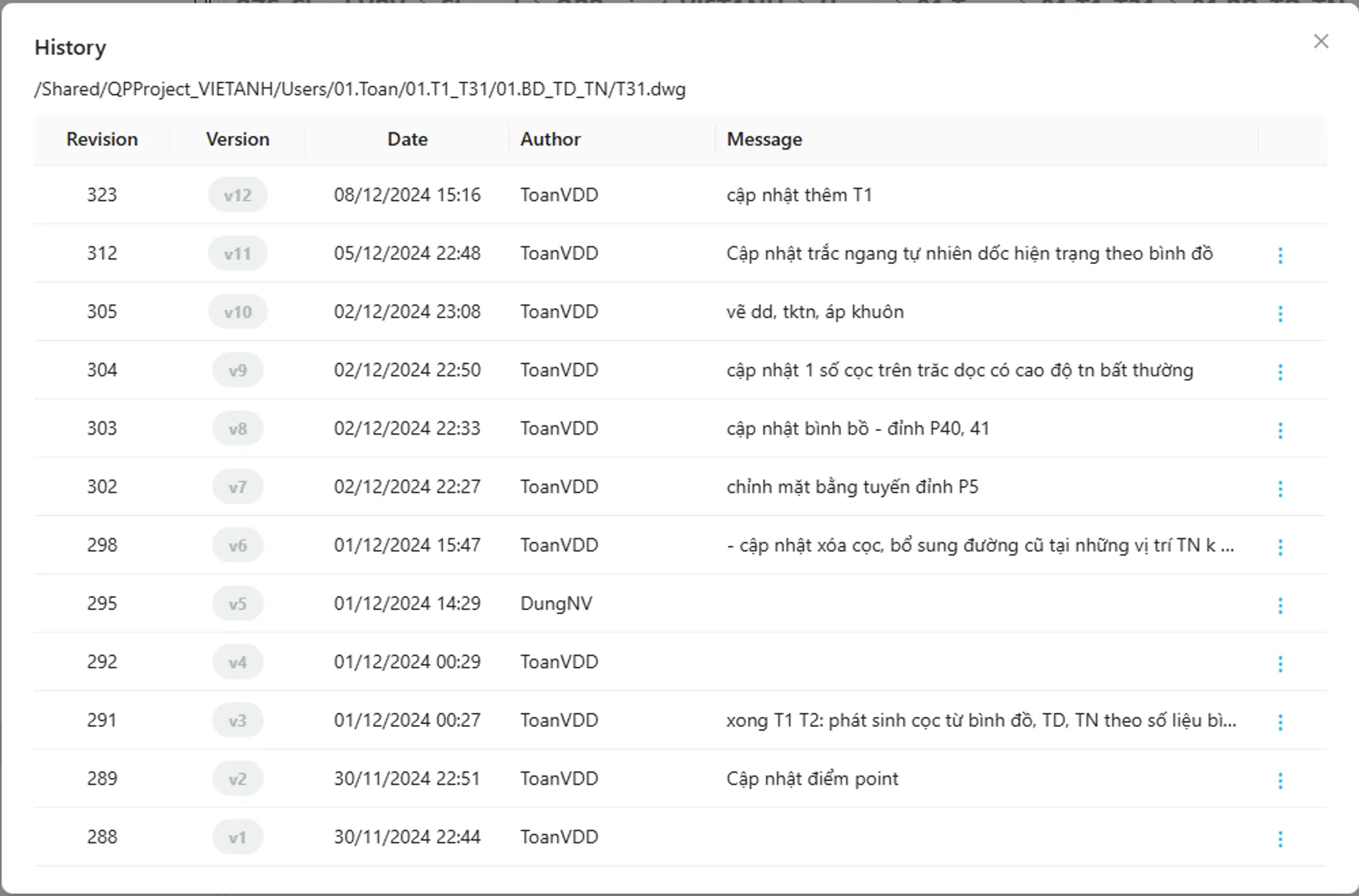

Quản lý, lưu trữ tất cả phiên bản của tập tin	Quản lý phân quyền theo nhóm tới từng thư mục lưu trữ	Quản lý tập trung tất cả tài liệu của dự án, đảm bảo tính thống nhất và toàn vẹn

Bước 2 - Quản lý hồ sơ thiết kế

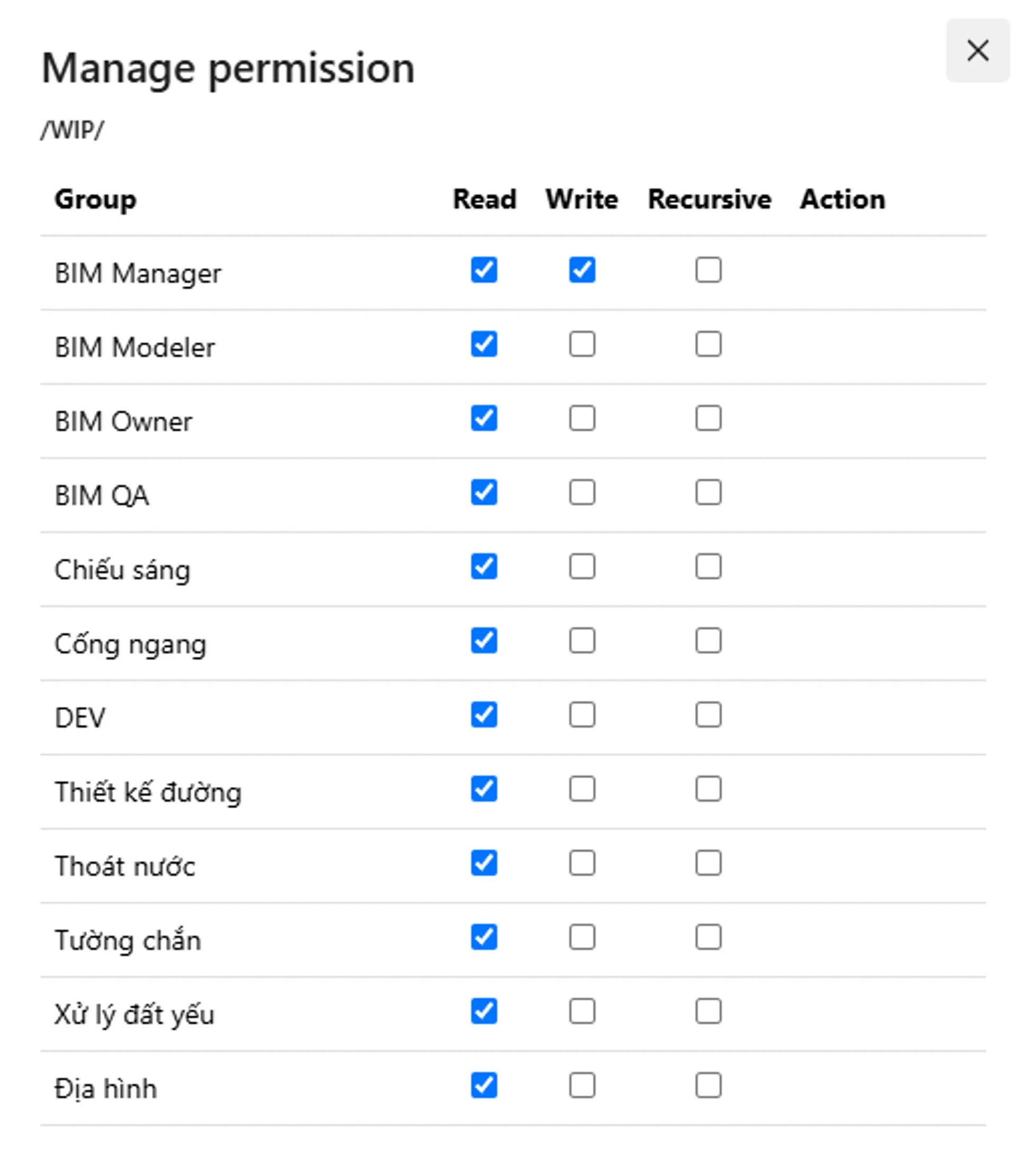

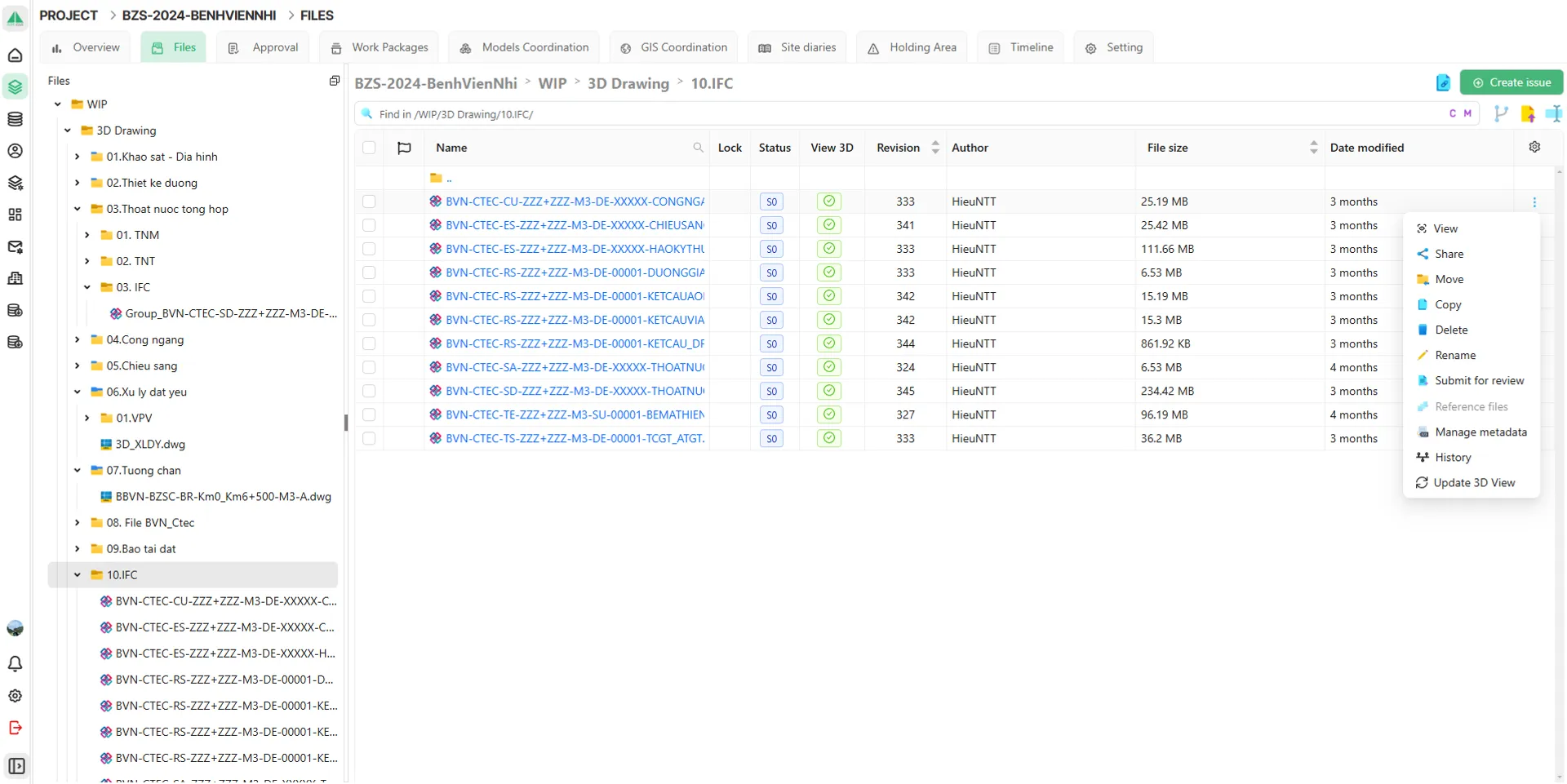

Chủ đầu tư khởi tạo các thư mục dùng để lưu trữ hồ sơ thiết kế trên CDE Chủ đầu tư, sau đó phân quyền cho phép đơn vị Tư vấn thiết kế đồng bộ hồ sơ.

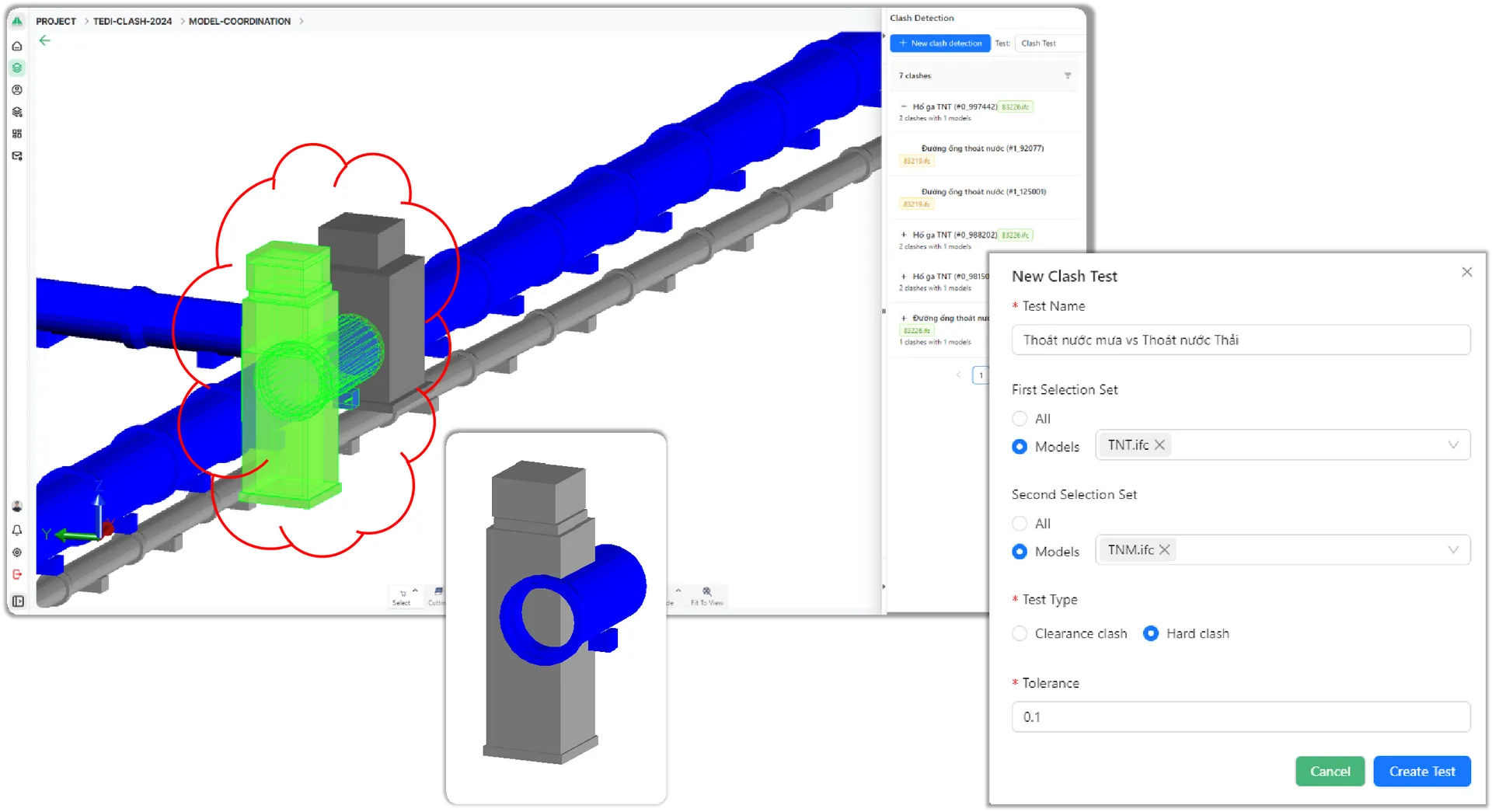

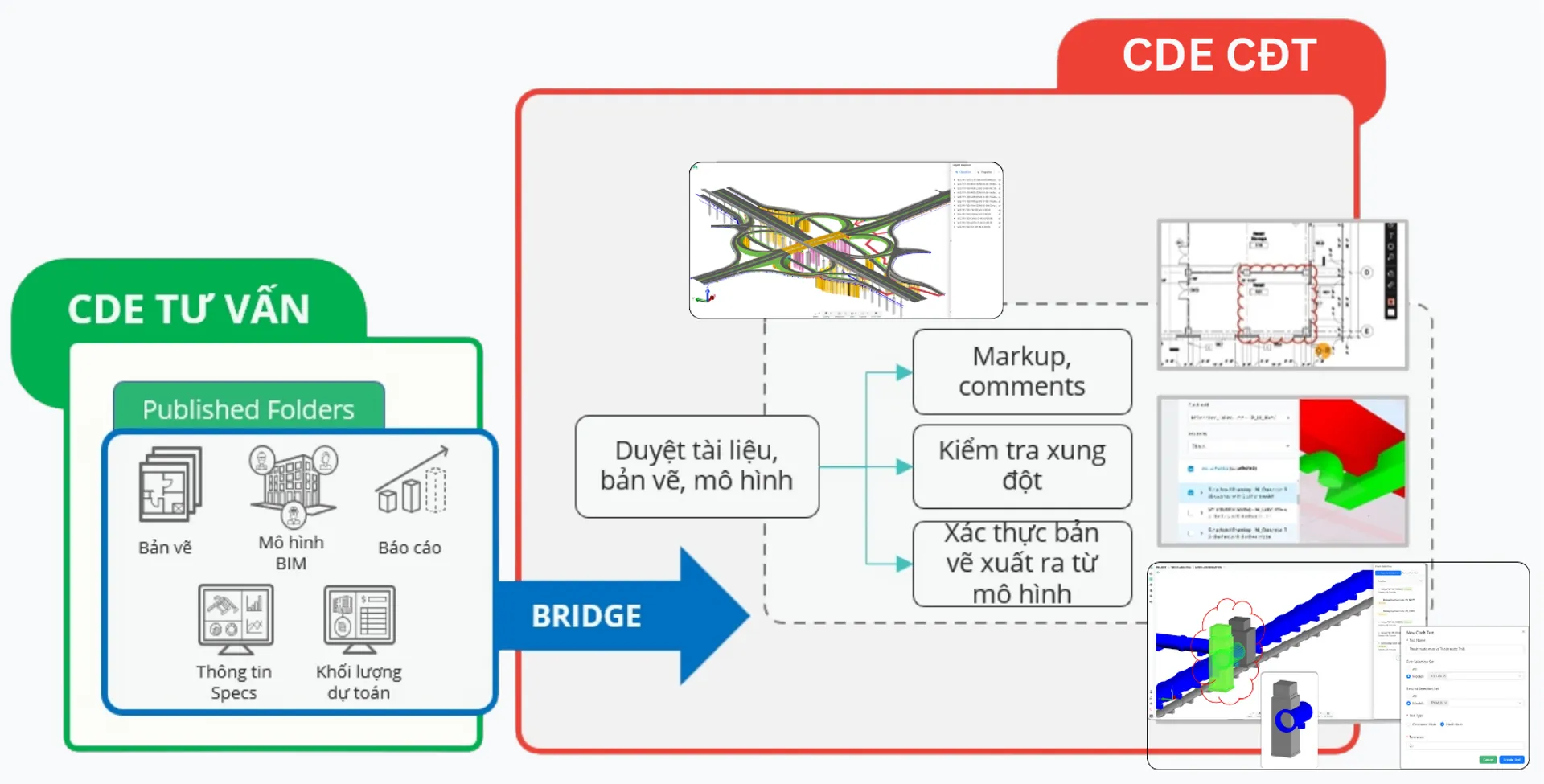

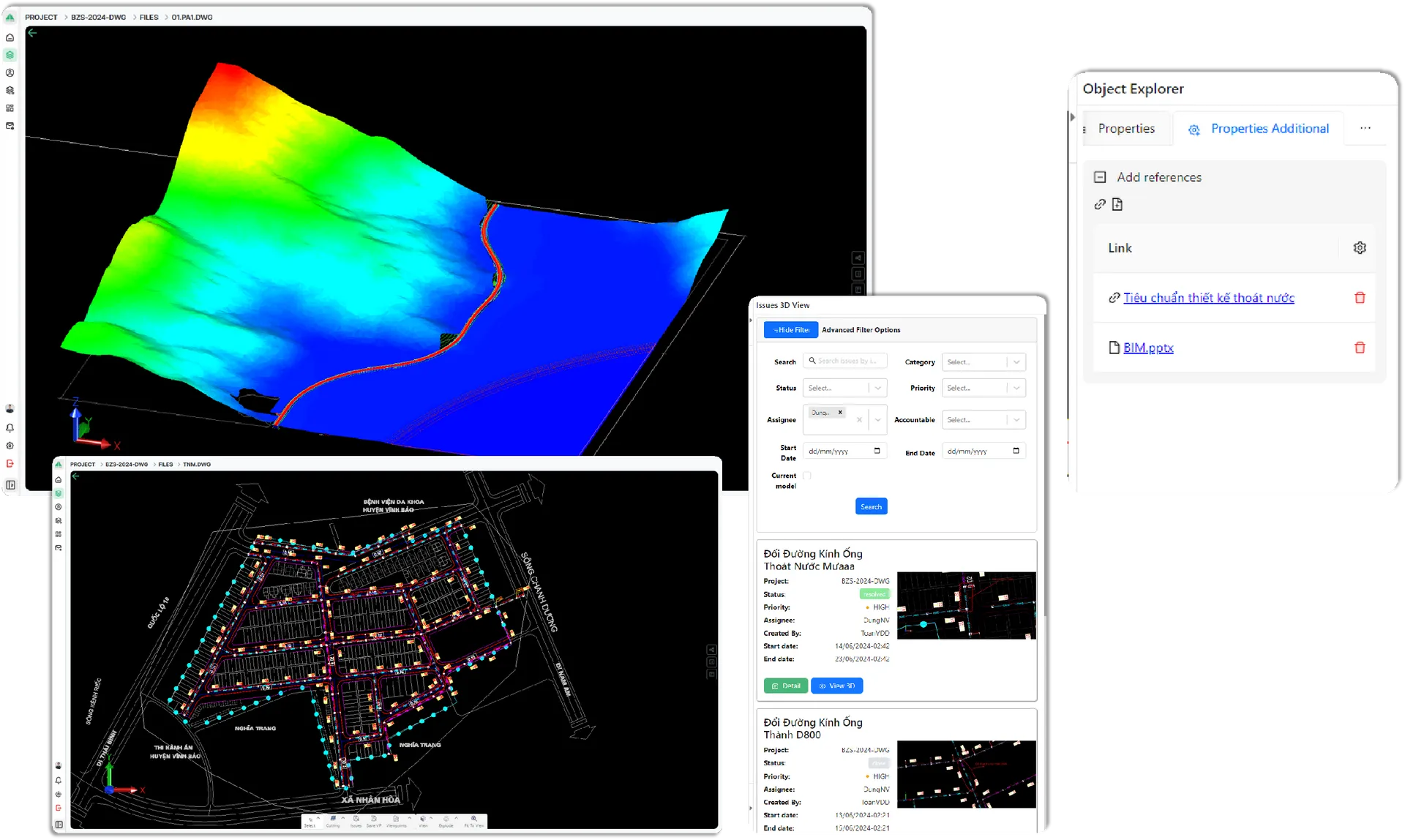

Chủ đầu tư có thể sử dụng trực tiếp CDE trên nền tảng web để duyệt hồ sơ, kể cả các bản vẽ 2D, mô hình 3D. Kiểm tra xung đột mô hình, xác thực bản vẽ được xuất ra từ mô hình, so sánh các thay đổi giữa các phiên bản của tập tin.

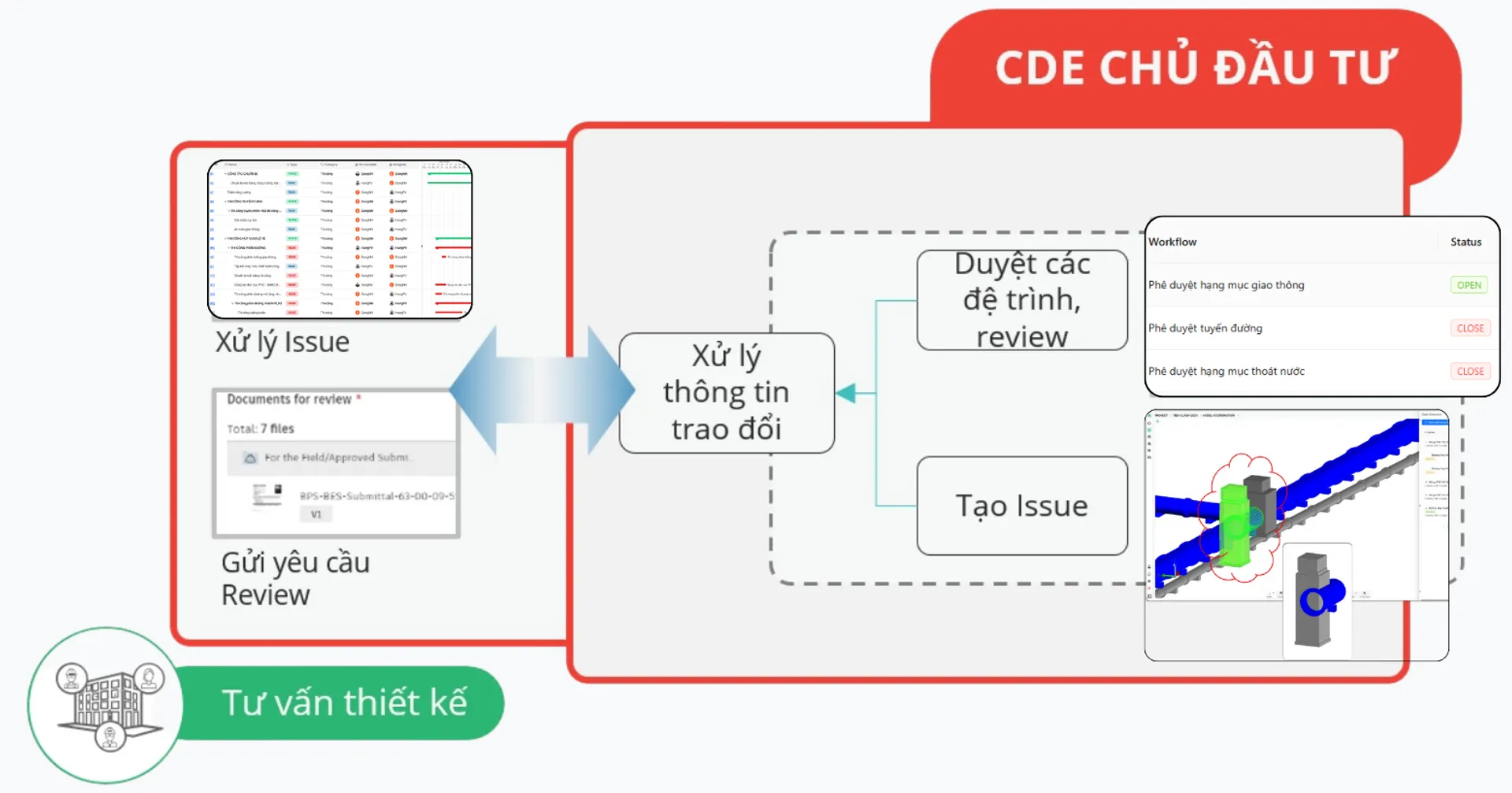

Bước 3 - Phản hồi và trao đổi về hồ sơ thiết kế

Chủ đầu tư khởi tạo các thư mục dùng để lưu trữ hồ sơ thiết kế trên CDE Chủ đầu tư, sau đó phân quyền cho phép đơn vị Tư vấn thiết kế đồng bộ hồ sơ.

Chủ đầu tư có thể sử dụng trực tiếp CDE trên nền tảng web để duyệt hồ sơ, kể cả các bản vẽ 2D, mô hình 3D. Kiểm tra xung đột mô hình, xác thực bản vẽ được xuất ra từ mô hình, so sánh các thay đổi giữa các phiên bản của tập tin.

BIM Team - Baezeni Soft Co., Ltd.

Tài liệu tham khảo:

https://onecadvn.com/giai-phap/quan-ly-thong-tin-bim-trong-cac-giai-doan-cua-du-an

Liên hệ với chúng tôi để được tư vấn triển khai CDE cho đơn vị của bạn!
