Xóa cột lưới san nền

TỔNG QUAN

• Thực hiện lệnh này sẽ gộp 2 cột cạnh nhau thành 1 cột
• Chỉ điểm vào bất kì 1 vị trí trong lưới thì sẽ gộp 2 cột ở vị trí đó
• Sau đó có thể dùng cách lệnh của Autocad để hiệu chỉnh lưới san nền như : Stretch

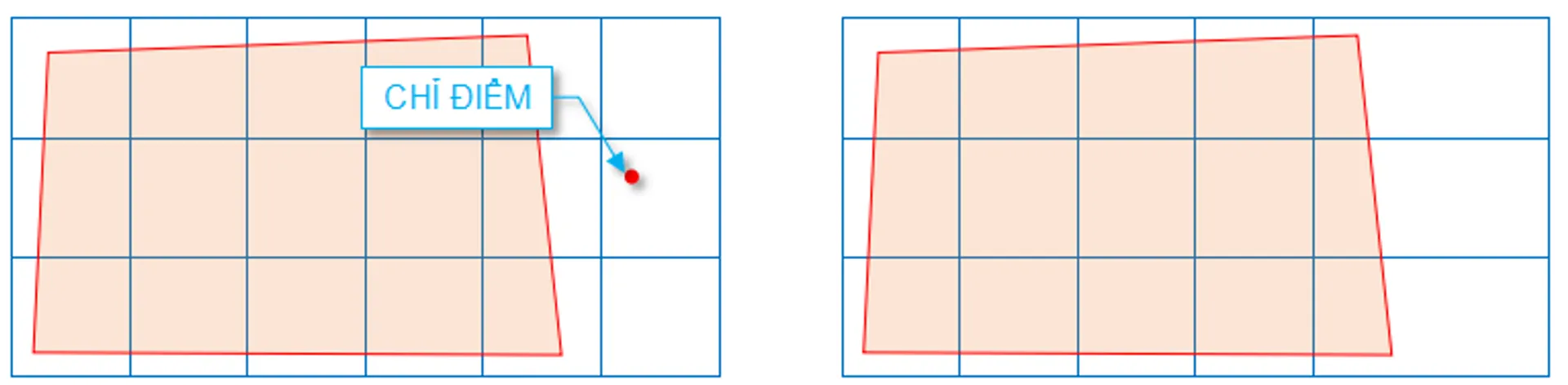

          Lưới san nền trước khi xóa cột                                                 Lưới san nền sau khi xóa cột

TRÌNH TỰ THỰC HIỆN

• Gọi lệnh bằng 1 trong các phương thức
  • Menu : ADSCivil Level\Hiệu chỉnh lưới\Xóa cột
  • Toolbar :
  • Command : LXC
• Sau khi gọi lệnh, chỉ điểm tại vị trí muốn xóa cột

Chú ý:

• Các cột phía sau cột bị xóa sẽ giữ nguyên vị trí.
• Cột được xóa sẽ cộng gộp vào với cột trước đó
